Tarjeta Proximidad 125 Khz

Accesspro ACCESS-ISO-CARD

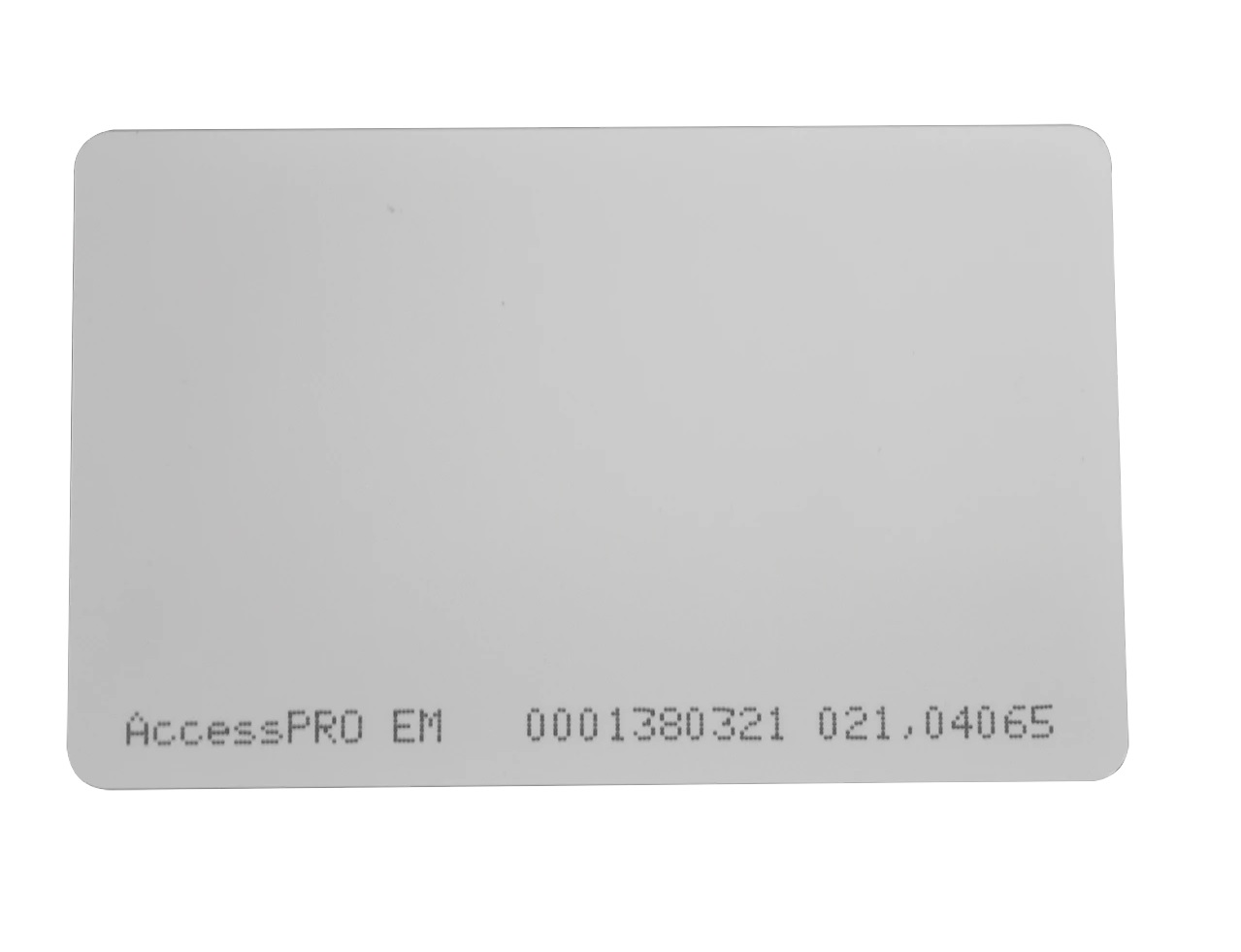

Tarjeta ID (Gruesa) (YA NO SE VENDE)		Tarjeta ID (Delgada) (ACTUAL)
Proximidad Pasiva (No necesita batería tarjeta proximidad) Material PVC No Grabable Frecuencia 125 Khz Grosor 1.88mm Code 64 bits Temperatura -10°C a +50 °C Medidas 5.4 x 8.5 cm		Proximidad Pasiva (No necesita batería tarjeta proximidad) Material PVC No Grabable Frecuencia 125 Khz Grosor 0.88mm (Imprimible) Code 64 bits Temperatura -10°C a +50 °C Medidas 5.4 x 8.5 cm Blanca imprimible de forma Directa Número impreso con tinta en un lado de la tarjeta
Antiguas Medidas de la Tarjeta		Medidas de la Tarjeta Actual

Imagen de la posición de la antena de Radio Frecuencia

Clic para agrandar en pestaña adicional

Tarjetas de proximidad para control de acceso

Accesspro EM

Si no le es posible ver el video, lo pude ver dando click aquí

RFID son las iniciales en Ingles de Identificación por Radiofrecuencia.

Existen diversas tecnologías que utilizan Radiofrecuencia como medio de comunicación para  trasmitir datos.

Se puede utilizar para el monitoreo o control de acceso de personal, bienes o vehículos.

Los componentes de cualquier sistema de Identificación por Radiofrecuencia son:

1. Lector de RF: Es el que puede comunicarse al Panel de Control.


2. Antena de RF: Es la que se conecta al Lector y varía dependiendo del rango o tipo de campo de lectura requerido.


3. Tag, Transponder o Chip de RF: Es el dispositivo que se coloca en la tarjeta, equipo o vehículo que se quiere identificar.


4. Panel de Control: Es donde reside el control de acceso, y activa las señales de salida de los Accesorios físicos que permiten o no el acceso como barreras de paso, contrachapas magnéticas, portones,  o activar dispositivos de señalización como alarmas, luces, semáforos, etc.

Tipos de Sistemas de Identificación por RFID

1. Sistemas basados en Radiofrecuencia Pasiva


1. Se distinguen por tener un lector con antena buscando tags en el rango de alcance y cuando lo encuentran, reportan su lectura al panel de control, el cual  tiene programado en su sistema la acción a realizar  con ese dato (permite / niega el paso,  activa la alarma, etc.).
2. Las Frecuencias de operación son típicamente 125 khz  (proximidad básico), 13.56 Mhz (proximidad iclass de mayor seguridad y alcance), 902 Mhz  (identificación vehicular).

2. Sistemas basados en Radiofrecuencia Activa


1. Se distingue por tener un lector con antena esperando que un tag aparezca en su rango para leerlo y reportarlo al panel de control.
2. Su característica principal es que los Tags usan batería, son de muy largo alcance (100m) y aunque sus lectores y antenas son de bajo costo, el tag tiene un costo mayor a los tags o tarjetas pasivas.

Aplicaciones de las Diferentes Frecuencias

• 125 KHz: Baja Frecuencia (LF): Aplicaciones de lectura de 5 cm de distancia, Control de acceso de personas. No se recomienda para identificar vehículos u objetos. Requiere línea de vista libre entre hacia el lector.


• 13.56 MHz: Alta Frecuencia (HF): Aplicaciones de lectura de 60 cm de distancia, Control de acceso de personas dentro de vehículos. La señal puede pasar a través del vidrio.

• 433.8 MHz: Muy Alta Frecuencia (VHF): Aplicaciones de lectura de hasta 100m, Con un buen balance entre penetración y distancia. Control de acceso vehicular, Monitoreo de equipo e inventarios en tiempo real.


• 902 MHz: Ultra Alta Frecuencia (UHF): Aplicaciones de lectura de 400m, Muy buen control del rango de la señal, sensible a interferencias por agua ya que disminuye el rango (incluyendo el cuerpo humano)
